振動篦板概述

振動篦板是一種燒烤高頻振動，廣泛應用于冶金，礦山，煤炭，機械，建筑。振動篦板還可用于鑄件落砂和其他用途。由于其結構簡單，成本低，已廣泛應用于冶金，礦山，煤炭，機械，建筑，直到工業材料。振動篦板還可用于鑄件的落砂等其他用途。由于其結構簡單，造價低，已廣泛應用于冶金、礦山、煤炭、機械、建材等行業。

振動篦板是一個振動的格柵，將其放置在礦槽上部，可防止因凍結或銹結成大團的屑狀或塊狀物料進入礦槽，否則大塊物料會在礦槽下部造成堵塞。由于格柵的振動，在防止大塊物料進入礦槽的同時，屑狀、塊狀的正常粒度能迅速落入礦槽，不會在格柵上堆積，對一些粘結強度不大的結塊還能起松散、碎塊作用，對維修人員能起安全防護作用，因此是較理想的礦槽上部設備。

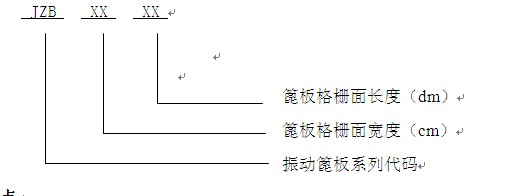

型號說明

結構特點

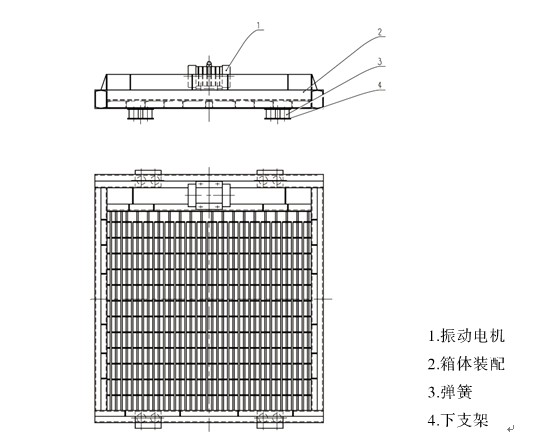

振動篦板由振動體、振動電機、支撐彈簧、彈簧支座等組成。篦板為焊接結構，篦孔尺寸根據物料種類和用戶要求而定。
篦板的支撐彈簧為橡膠彈簧或螺旋鋼制彈簧，根據現場的安裝環境，彈簧或者布置在篦板的兩個側邊下部，或者布置在篦板的四個邊的下部。

篦板一般采用一臺振動電機激振，面積超過20平方米的大型振動篦板可采用兩臺振動電機激振。

技術參數

型 號	篩面	篩孔	配用振動電機			外形尺寸	重量
	尺寸	尺寸				mm	Kg
	mm	mm	型 號	功率	轉速
				Kw	r/min
JZB320-300	3200×3000	100×100	YZO-63-6	4.5	720	3620×3400×1171	4400
JZB270-385	2730×3850	150×150	YZO-50-6	3.7	960	4168×3250×1171	4460
JZB340-400	3400×4000	100×100	YZO-50-6	3.7	960	4420×4020×1170	4509
JZB450-590	4500×5900	300×300	YZO-80-6	2×5.5	960	5960×4500×1220	7037

安裝要求

1、振動篦板下部彈簧支座的安裝面應平整，以保證各個彈簧支座處在同一水平面上，不平度誤差不大于3mm.
2、橡膠彈簧需保持垂直，如出現扭斜，應調整下部的彈簧支座的位置，彈簧支座的位置調整找正后，點焊在安裝地板底板上。
3、振動電機的電纜引線也參與振動，電纜吊掛的曲率半徑應保持90mm以上。電纜從振動電機的引出點至電纜固定支架間的距離應保持500-1000mm.
